Bevor jedoch überhaupt nach dem Einschalten des Rechners die 80-Zeichenkarte benutzt werden kann muß der CRT-Controller erst einmal richtig programmiert bzw.

initialisiert werden. Dies geschieht durch einen einmaligen Aufruf der Routine INIT$CRT. Die Werte mit denen die einzelnen Register geladen werden stehen in der „DB-Zeile“ der Routine INIT$CRT der Reihe nach als Dezimalwerte. Diese Werte sind für einen Zenith-Monitor berechnet und müssen u.U. bei Verwendung von anderen Geräten entsprechend deren Timing geändert werden sonst kann es zu Synchronisationsproblemen kommen.

INIT$CRT löscht den Bildspeicher und initialisiert den MC6845 bei jedem Aufruf. Sie sollte sinnvollerweise bei jedem RESET aufgerufen werden.

Die Anpassung der IO-Adressen und die Adresseinstellung des Bildspeichers können leicht dem Programmlisting entnommen werden.

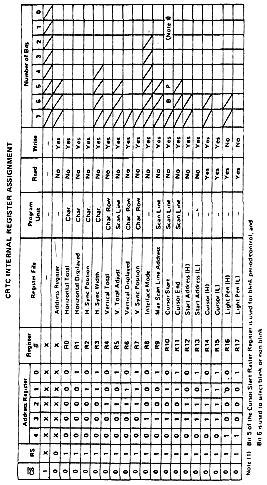

Hier zum Schluß noch ein kurzer Auszug aus dem Datenblatt des MC6845 der einen kleinen Überblick über die Register, deren Funktion und deren Programmierung geben soll. Es ist unbedingt notwendig das Datenblatt des MC6845 und die tech. Unterlagen des Monitors genau zu kennen um alle Möglichkeiten kennenzulernen die die Videokarte bietet.

Literaturangaben

Datenblatt MC6845
Z80 Assemblerhandbuch
Nas­com­Jour­nal 5/82

Software-Listing auf der nächsten Seite

Software-Listing auf der nächsten Seite.

Nachtrag:

Wie zu erwarten, hat sich in den Schaltplan der Video-Interface-Karte ein Fehler eingeschlichen.

Die Verbindungsleitung vom CRT-Controller MC 6845 Pin 18 Display Enable zum Latch IC 273 Pin 11 CLK wurde vergessen.
