Graphik-Zusatzkarte für den Nascom 1
Einbau der Karte in den Nascom 1:
-
a) Draht von IC28(DM81LS97) Pin 18 an IC17(74LS273) Pin 18
b) Draht von IC17(74LS273) Pin 19 an IC16(Zeichengenerator) Pin 10
-
Austausch von IC15 (74LS165) gegen 16-poligen Stecker.
Pin 1 beachten ! 16-poliger Stecker wird mitgeliefert.
-
Zeichengenerator ausbauen.
-
24-poliges Kabel vom Graphik-Interface auf die Fassung des
Zeichengenerators stecken. Pin 1 beachten ! Stecker darf keinesfalls
verkehrt gesteckt werden.
-
Wenn Sie nun den Nascom 1 einschalten, erscheint der Bildschirm hell.
-
Zeichengenerator auf 24-polige Fassung des Graphik-Interface stecken.
Pin 1 beachten !
-
Bildschirm zeigt nach Einschalten (falls Ihr Nascom 1 noch keinen
Power-On-Reset hat) ein Gemisch aus Graphik und den gewohnten Zeichen.
-
Nach dem RESET kann man z.B. über den M-Befehl Zeichen direkt in den
Video-Speicher schreiben. Dabei muß für Graphik das oberste Bit gesetzt

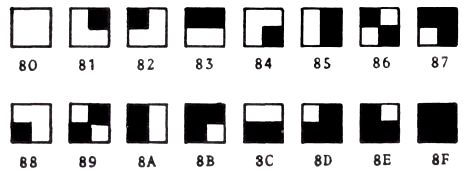

sein. Graphik-Zeichen sind 80H…8FH („H“ bedeutet
„hexadezimal“).
Folgende Zeichen stehen zur Verfügung:
