Erweiterung des Charakterspeichers zur Darstellung auf dem Bildschirm

• Flexibler Einbau durch konfektioniertes Flachbandkabel
• Wahlweiser Einsatz von 8K oder 16K- EFROM’S
• Invertieren der Charaktere auf dem Bildschirm
• Darstellung von eigenen Graphik – Entwürfen auf dem Bildschirm (Programmieren von EPROM’S erforderlich)
• Keine zusätzliche Stromversorgung notwendig
• Karte im Europa – Format

Der Charaktergenerator des Nascom beinhaltet im wesentlichen Buchstaben. Setzt man an diese Stelle des Nascom-Rechners (IC 16) eine zusätzliche Logikschaltung , sind zusätzliche Zeichen (Charaktere) auf einem anzuschließendem Bildschirm darstellbar.

Aufbau- Anleitung

Das gelieferte Material entspricht einem hohen Qualitätsstandard auf das wir Garantie geben. Dennoch muß man einige Hinweise beachten,​um Schäden an Bauteilen zu vermeiden.

1. Bevor gelötet wird sind empfindliche Bauteile (z.B. der Charaktergenerator) aus ihren Fassungen zu nehmen, die Anschlußbeine möglichst nich berühren.
2. Lötpunkte nicht überhitzen.​(Braune Verfärbung der Leiterplatte)
3. Nach dem Löten: Kontrolle benachbarter Lötpunkte. Lötzinnbrücken sind zu entfernen.

Beachtet man die wenigen Hinweise, kann eigentlich nichts den Erfolg beeinträchtigen.

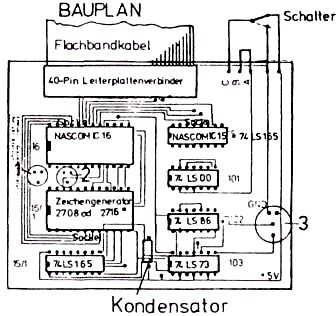

• Die Ic’s 101; 102; 105; und 15/1 werden gemäß Bauplan eingelötet (Position beachten !)
• An die Stellen 15; 16; 16/1 werden Sockel eingelötet
• Das Flachbandkabel ist mit seinem 40- Pin Leiterplattenverbinder von oben auf die Extender- Karte zu drücken (siehe Bauplan), so kann man anschließend die 40 Pins auf der Bückseite verlöten.
• der Kondensator wird entsprechend der Markierung auf dem Bauplan eingelötet.

Der Schalter.

Durch ihn lassen sich die Buchstaben (kommend vom Nascom- Generator) auf dem Bildschirm invertieren. Man sollte ihn dementsprechend leicht zugänglich montieren und der Bauplanzeichnung entsprechend anschließen. Dabei ist zu beachten: Zwischen A und B auf der Extenderkarte ist eine Brücke zu legen.

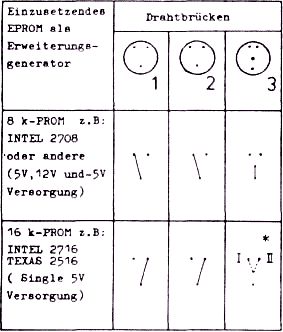

Desweiteren sind noch drei Brücken zu löten. Dazu ist von Bedeutung, welches EPROM als Erweiterungsgenerator eingesetzt wird:

* entweder   I : Die Charaktere, kommend aus dem Erweiterungsgenerator werden nicht invertiert
