Mit obigem Programm wird die Grafik in 256 Zeilen zu 512 Punkten im Maßstab 1:1 ausgegeben. Da nun aber der EF 9366 ein quadratisches Bild erzeugt, erscheint die gedruckte Grafik üblicherweise verzerrt, d.h. in Y-Richtung gestaucht: aus einem Kreis wird eine Ellipse, aus einem Quadrat ein Rechteck,

Um nun den Ausdruck im gleichen Verhältnis wie der Bildschirm darzustellen, kann von der X-Achse jeder zweite Punkt unterdrückt werden. Wie sich das Erscheinungsbild verändert, sehen Sie in den abgedruckten Beispielen.

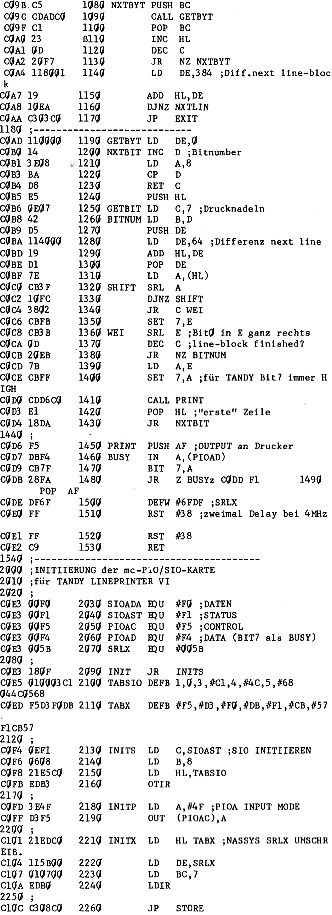

Folgende Zeilen sind dazu im Listing zu ändern:

Z1190 GETBYT LD DE,-1
Z1200 NXTBIT INC D
Z1201        INC D

Dadurch werden nur die ungeraden Bits an den Drucker ausgegeben.
