Grauwerte
von Jörg Wittich

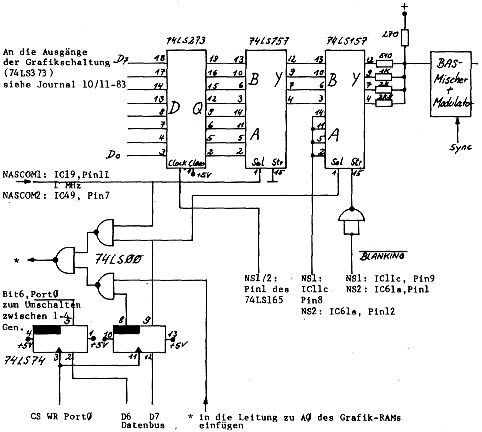

In Heft 10/11-83 stellten wir die preisgünstige hochauflösende Grafik von Jörg Wittich vor. Hier folgt nun die Erweiterung auf 16 Grauwerte, die wohl auch sehr gering im Hardwareaufwand ist. Die Schaltung bringt in einem SSTV- Programm hervorragende Ergebnisse,
Da diese Schaltung nicht an einen Nascom sondern an eine
Eigenkonstruktion angeschlossen ist, bleibt der BAS- Mischer und
Modulator offen. Können wir (erprobte) Schaltungen aus dem Leserkreis
erwarten?
Nachtrag zur Grafik Heft 10/11 Seite 22
Der Zeichengenerator des Nascom1 hat keinen CS- Eingang. Man müßte deshalb, damit das ROM abgeschaltet werden kann, ein 2716 mit gleichem Inhalt benutzen (leider nicht Pin-kompatibel; siehe Grafikerweiterung 1982) oder dem Original-Generator ein 27244 nachschalten, was leicht auf der Grafikkarte geschehen kann. Beim Nascom2 entfällt dieses Problem, da er ja einen 2716 benutzt.
