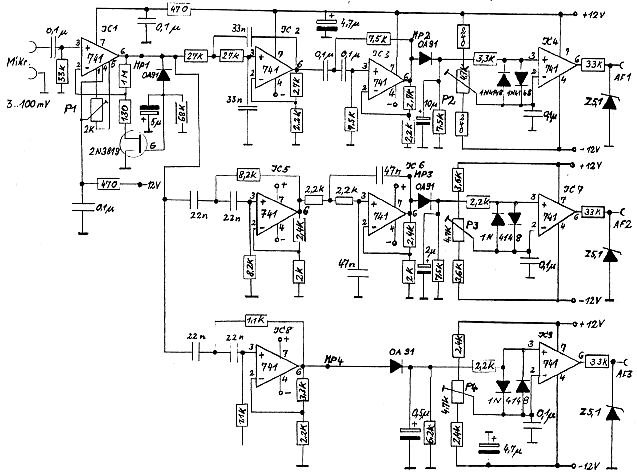

Schaltbild

Spracherkennung
Filternetzwerk

B.Schuhmacher   25.11.80

Eingänge:Mikrofon 3mV....100mV
Ausgänge:AF1 tiefeFrequ.
AF2 mittl.Frequ.
AF3 hoheFrequ.

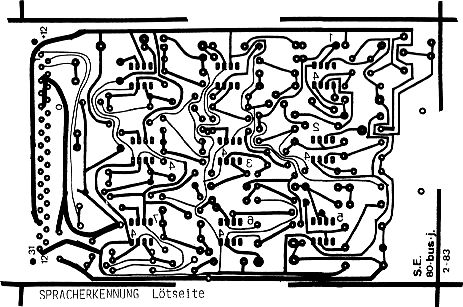

Layout
