Eine Steigerung der Erkennungssicherheit auf ca. 80 – 90% ist möglich durch ein noch zu schreibendes Programm, das die vorher schon erwähnten Kriterien alle mit einbezieht. (Wer macht’s ????   Red.)

Einfache Spracherkennungsfunktionen wie

• Erkennung der Zahlen 0 .... 9
• Positionierung des Cursors auf dem Bildschirm durch Befehle wie Up, Down, Left, Right.....
• Erkennung der wichtigsten Basic – Befehle

werden mit ausreichender Sicherheit geleistet.

Nachbau

In der Schaltung wird ein Sperrschicht – FET 2N3819 verwendet. Sofern man andere Sperrschicht – FETs verwenden will, muß das Widerstandsverhältnis 1M/130 Ohm im Regelverstärker geändert werden.

Die an den Filterausgängen verwendeten Zenerdioden können natürlich auch durch andere, im TTL – Pegelbereich liegende Dioden ersetzt werden.

Anstelle des 741 OP schlage ich einen Mehrfach – OP vor. (zB LM 324 ).

In der Schaltung sind einige Germaniumdioden wegen der geringen Durchlaßspannung von 0,2V eingesetzt. Das entspricht zwar nicht mehr dem neuesten Stand der Technik; sie erfüllen jedoch ihre Funktion bei den jeweils anliegenden Spannungspegeln optimal.

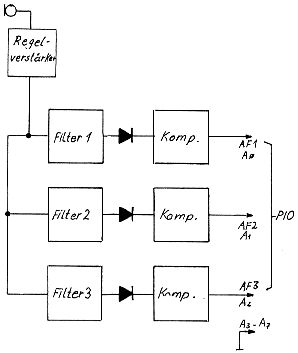

Die Mindestfilteranzahl für eine ausreichend zuverlässige Spracherkennungs-Schaltung
