PIO Erweiterung
für Nascom 1

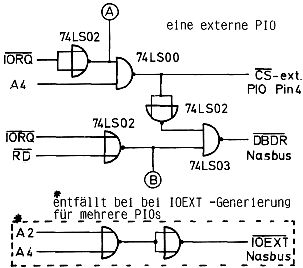

Folgende Leitungen der PIO sind noch mit dem NASBUS zu verbinden:

PIN Bezeichnung 23 INT 36 IORQ 37 M1 35 RD 25 0 19 D0 20 D1 1 D2 40 D3 39 D4 38 D5 3 D6 2 D7 4 A0 5 A1 26 +5V 24 +5V 11 Masse

Die PIO hat dann folgende Steuerworte: PORT 1A PORT 1B CONT 12 13 DATA 10 11 (HEX) Achtung: IC 46a PIN 2 auf dem NASCOM1 – Board ist direkt an A2 der CPU anzuschließen, und die Brücke IO auf EXT zu schalten.

Ich habe meine Schaltung frei verdrahtet, sodaß kein Lay Out existiert.

Rüdiger Maurer

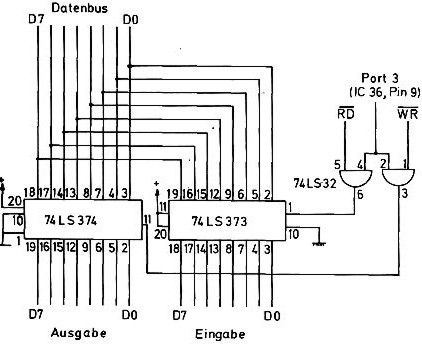

Mit drei ICs (ca.8.–DM) läßt sich der Nascom 1 schon in der Grundversion um einen Eingabe- und einen Ausgabeport erweitern. Auf der Nascom-Platine wird Port 3 zwar dekodiert (IC 36, Pin9), aber nicht benutzt. Durch zwei 8-Bit-Flipflops mit Tri-State-Ausgängen können zwei „Einweg“-Ports angeschlossen werden. Die Schaltung funktioniert bei mir schon seit ein paar Monaten problemlos. Es sind ein Drucker und eine zusätzliche Tastatur angeschlossen.

UWE FRICKE
