Es soll noch darauf hingewiesen werden, daß einige Besonderheiten des DMA durch die einfache Schaltung nicht benutzbar sind. So könnte der INT-Ausgang, nachdem ein Block (Länge programmierbar) übertragen wurde, ein Strobe Signal ausgeben. Zweitens könnte der Chip Select Eingang CE, während der DMA aktiv ist, auch als WAIT-Eingang dienen (siehe DMA Manual). Dieses Multiplexen ist wahlweise programmierbar. Für die hier gezeigte Anwendung sind die Optionen nicht notwendig und deshalb nicht in der Schaltung berücksichtigt.

Software

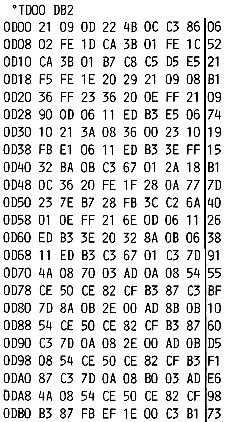

Das Programm wird mit der kurzen Routine INIT gestartet. Dies ist nach jedem Monitorkaltstart und nach den Monitorroutinen „Read“, „Write“ und „Generate“ zu wiederholen. Dabei wird in die Sprungtabelle des Nascommonitors die Startadresse der DMACRT Routine abgelegt. Am Anfang von DMACRT wird geprüft, ob zum Bildschirm „Backspace“ oder „Cursor Home“ ausgegeben wird. Diese beiden Funktionen werden noch von der Original-CRT-Routine erledigt. Die DMACRT ist im wesentlichen genauso aufgebaut wie das Original (siehe Assemblerlisting T2 oder T4). Nur dort, wo die CPU das Verschieben des Bildschirmspeichers vornimmt, wird nun der DMA mit folgender Programmsequenz programmiert:

LD C,DMA1
LD B,TABLAENGE
LD HL,TAB
OTIR

wobei der Tabellenanfang in Reg.​HL, die Tabellenlänge in Reg.​B und die I/O Adresse des DMA in Reg.​C geladen wird. In der Tabelle stehen eine Reihe von Kommandowörtern und Parametern, mit denen der DMA programmiert wird, Nach der Ausgabe des letzten Kommandoworts durch den OTIR-Befehl übernimmt der DMA die Kontrolle über den Bus und verschiebt den Bildschirmspeicher. Nach dem Abarbeiten von „Clear Screen“, „New Line“ oder Ausgabe eines Zeichens zum Bildschirm kehrt das Programm in das Original CRT-Programm zurück und arbeitet wie gewohnt weiter.

340 PUSH AF
350 PUSH BC
360 PUSH DE
370 PUSH HL

Korrektur

Im Heft 1/80 ist das Spiel Pirhanas abgedruckt. Damit der Punktezähler richtig funktioniert, muß in Adresse 10FA statt EE der Wert FE eingetragen werden.

Ulrich Wallis, Heddesheim
