Einfacher A/D – D/A – Wandler

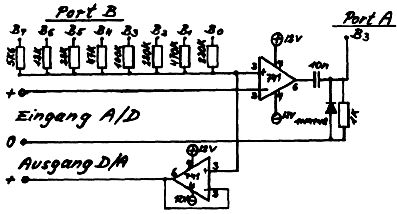

Diese einfache Schaltung benötigt nur zwei Operationsverstärker µA 741, einige Widerstände, eine Universaldiode und einen Kondensator. So ist sie weit billiger als käufliche integrierte Wandler und kann zudem leicht auf acht Eingänge erweitert werden.

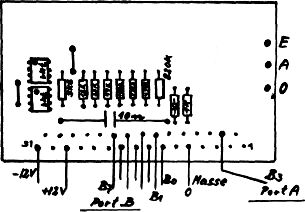

Es ist zu empfehlen, Metallschichtwiderstände zu benutzen. Die Genauigkeit normaler Widerstände reicht aber auch in vielen Fällen für die Anwendung aus. Die beigefügte Printzeichnung kann als Vorlage zur Herstellung einer Ätzfolie benutzt werden. Sie ist so ausgelegt, daß eine 31-polige Steckerleiste eingelötet werden kann, die von einer Buchsenleiste im Nascom-Gehäuse aufgenommen wird. So lassen sich außer den Verbindungen mit den Port Ein/​Ausgängen auch die zwei 12 V Spannungen leicht anschließen, die direkt vom Nascom-Netzteil genommen werden. Solch eine Buchsenleiste empfiehlt sich übrigens auch für andere Hardware-Erweiterungen, da alle benötigten Anschlüsse schnell und leicht zugänglich sind.

Folgende Programme, die voll verschieblich sind, testen die Funktion des Wandlers:

1. Eine regelbare Spannung von 0 – 4 V wird an den Analogeingang gelegt. Nach Start des Programmes (erste Adresse) wird auf der Bildschirmmitte eine Hexzahl dargestellt, die sich proportional zur eingestellten Spannung ändert. Die regelbare Spannung gewinnt man am einfachsten, indem man z.B. ein 2,2k Potentiometer zwischen +5V und Masse legt und den Abgriff des Potentiometers zum Analog eingang führt.

2. Beim ersten Programm kann am Ausgang des Wandlers ein Sägezahnsignal über ein Oszilloskop sichtbar gemacht werden. Dieses Programm erzeugt nach dem Start (erste Adresse) eine Dreieckskurve. Beide Signalverläufe kann man auch über Lautsprecher abnehmen, falls kein Oszilloskop zur Verfügung steht.
