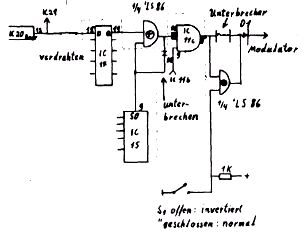

ununterbrochene Fläche oder auch eine starke Linie darstellen, und genau das wird durch meine Schaltung erreicht. Das letzte Bit, das sonst ungenutzt bleibt, entscheidet über invertierte oder Normaldarstellung des Zeichens. Dazu wird es, wie alle anderen auch, vom Speicher über das Register IC 17 geführt. Dies ist unverständlicherweise auf der Leiterplatte noch nicht vorgesehen: die Verbindung von IC 20 zu IC 17 muß darum zusätzlich verdrahtet werden. Die Invertierung nimmt ein EXOR vor. Ein zweites sorgt dafür, daß man zusätzlich über einen Schalter den gesamten Schirm invertieren kann, um z.B. schwarze Schrift auf weißem Grund zu erzeugen. Wichtig ist noch, daß bei gesetztem Bit 7 nicht das Zeichen selbst, sondern das auf dem Schirm davorstehende invertiert wird, wegen der Verzögerung durch das Shift-Register IC 15. Dieser Nachteil ließe sich zwar z.B. durch 8 EXOR’s hinter dem Charaktergenerator beheben, ist aber in der Praxis nicht gravierend.

Mit nur zwei Gattern läßt sich dadurch die Graphik-Fähigkeit des Nascom erheblich verbessern.

Christian Lotter
