Nascom Journal

Warteschleife

Th. E. Schreiner

Fehler Fehler Fehler Fehler Fehler

In der Programmsammlung „Merseyside Nascom Users Group“ habe ich folgende Fehler feststellen können:

Interpreter Pico Pilot:

– 0C9C > statt F2   52
– 0CA5 > statt 28   26

Peter Deege
___________ __
____ Aachen

Autoreset mit Synchronisierung

Ein Ärgernis beim Nascom – jedenfalls bei meinen Exemplar – ist das unsaubre Reset-Verhalten. Meistens werden dabei einige Speicherzellen – auch die statischen – überschrieben. Um diesen Fehler, der das Austesten von Programmen äußerst mühsehlig macht, zu beheben, müssen drei Bedingungen erfüllt sein:

• Reset muß ein Impuls von kurzer Dauer sein, weil während des Reset keine Refresh-Impulse erzeugt werden.
• Reset muß durch die fallende Flanke von M1 synchronisiert werden, sonst werden kurz danach wild Speicherzellen überschrieben.
• Nach dem Einschalten muß ein nicht synchronisierter Autoreset erfolgen. Das ist notwendig, weil die CPU nach dem Anlegen der Spannung überhaupt keine M1-Zyklen erzeugt.

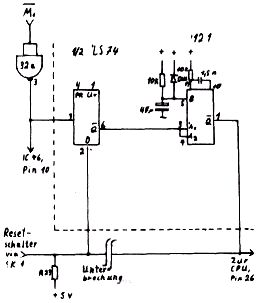

Meine Schaltung aus einem 74121 und einem 74LS74 – ein Flipflop bleibt frei – erfüllt die drei Bedingungen. Es werden invertierte M1-Signale benötigt, die man hinter IC 32a abgreifen kann. In der Nahe ist auch eine Stelle auf der Leiterplatte (hinter SK1), wo sich die zur CPU führende Reset-Bahn sehr schön unterbrechen läßt.

Simpel Graphik

Die Möglichkeit, aus ASCII – Zeichen Graphik zu bilden, sind sehr begrenzt, u.a. wegen der großen Zeilenabstände beim Nascom. Mit einer Invertierung der Zeichen läßt sich wenigstens eine
