Hell-Dunkel-Umschaltung für
Nascom 1 – Anzeige

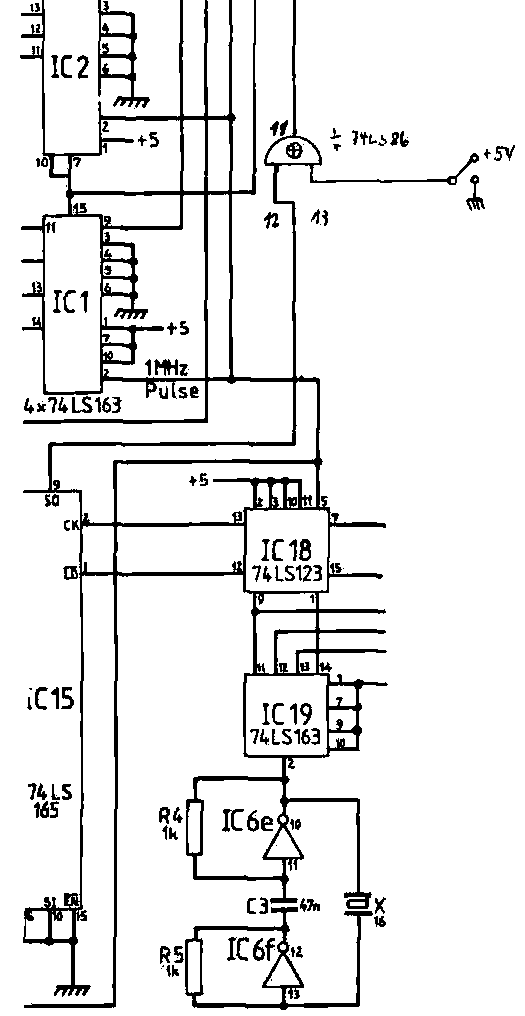

Eine einfache Möglichkeit für die Schwarz/Weiß-Umschaltung des Nascom – Bildschirmes bietet sich bei näherem Betrachten des Schaltplanes an. Das Video-Signal steht vor dem Zusammenmischen mit den Synchronsignalen an IC15 Pin 9 bereit. Dreht man die Phasenlage dieses Signales mit einem Inverter um 180 Grad, so erhält man schwarze Schrift auf weissem Grund. Um die Umschaltung möglichst einfach zu gestalten bietet sich ein Exklusiv-Oder-Gatter (z.B. 74LS86) an. Es hat folgende Wahrheitstabelle:
| A | B | Q | |
|---|---|---|---|
| 0 | 0 | 0 | |
| 0 | 1 | 1 | |
| 1 | 0 | 1 | |
| 1 | 1 | 0 |

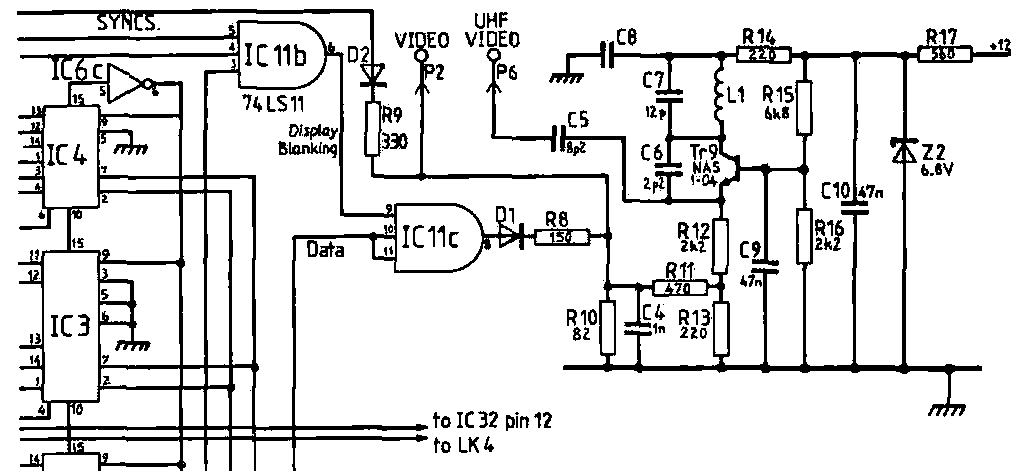

Legt man also einen der Eingänge auf log. "0", dann arbeitet das Gatter in der gezeigten Schaltung als Treiber, schaltet man ihn auf "1", dann arbeitet das Gatter als Inverter.
Die kleine Bereicherung des Nascom empfinden viele Anwender als angenehm.
